调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建

工地等进行调度和其他运输工作。绞车配有隔爆电气设备，可用于煤尘及瓦斯的矿井中。

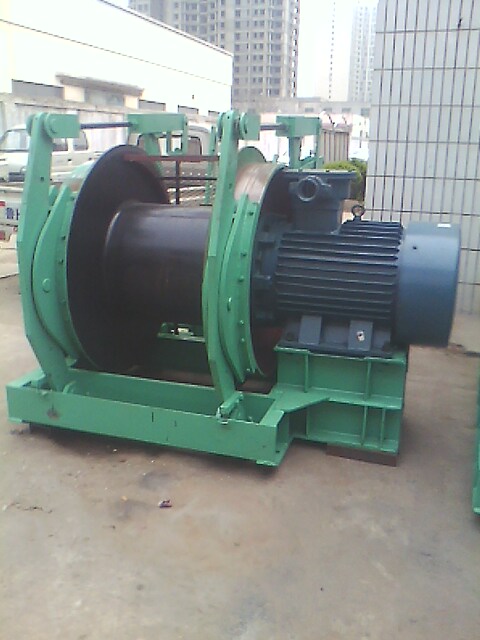

JD-1.6调度绞车型号含义——J：卷扬机类，D：调度绞车，牵引力：16kN。

调度绞车整机为防爆型，适用于有煤尘及瓦斯的矿井，整套设备包括：防爆电动机，减速器，卷筒，轴承支架（支承架），底座，托架，行星齿轮传动装置（滚动轴承，传动齿轮，电机齿轮，小内齿轮，联轴齿轮，行星齿轮，大内齿轮），刹车装置（工作闸，制动闸）偏心轴，抱闸，刹车轮，双联齿轮。

型 号： JD-1.6(25KW)
牵引力： 16KN
绳速 ： 0.61-1.2m/s
绳径 ： 15.5mm
容绳量 ： 400m
卷筒直径： 300mm
卷筒宽度： 356mm
电动机型号： YBJ25-4
电动机转速： 1470r/min
电动功率 ： 25Kw
总传动比： 40.14
外型尺寸： 1350*1140*1190mm

机重 ： 1460Kg

配套电机设备：QBZ-80N矿用隔爆型（真空）磁力起动器BZA10-3矿用隔爆控制按钮
