一、产品用途：

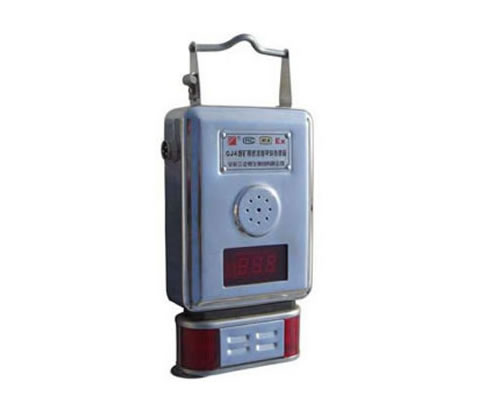

主要适用于煤矿井下和其它具有爆炸性气体（甲烷混合物、煤尘）场合，与DJ4G（原DJB4）矿用固定式甲烷报警断电仪等断电仪配套，可用于井下大中型采掘设备和其它机电设备上，连续监测设备附近风流中的瓦斯浓度，也可用于固定场合，当瓦斯浓度达到或超过报警点时，传感器立即发出声、光报警信号，当瓦斯浓度达到或超过断电点时, 控制断电仪立即断电（切断被控设备用电），以确保生产安全。当瓦斯浓度回落到解锁点以下时, 控制断电仪自动解锁（恢复被控设备用电），并继续进行监控。

二、产品特点：

采用高性能热催化元件、微电脑数字技术和新型电子器件，性能稳定，门限准确，反应迅速，精度高。使用方式采用人性化设计，软调节技术，操作简单，使用方便。传感器连续监测瓦斯浓度时，每隔半小时自动记录并存储一帧数据，当瓦斯浓度超限时每隔10秒钟自动记录并存储一帧数据。

除上述数据自动记录存储（可随时读出）功能外，传感器还具有红外遥控、时钟显示、报警点、断电点、解锁点显示和工作电压自动检测等多种实用功能，以及欠压报警、欠压自动关机、超浓报警、超浓自动关机等多种自保功能，从而达到国内同类产品领先水平。

三、技术参数：

测量范围：(0.00 ～ 4.00) ％CH4

测量误差：

0.00～1.00％CH4时，≤±0.10％CH4时，1.00 ～ 3.00 ％CH4时，真值的±10% 3.00 ～ 4.00 ％CH4时，≤ ±0.30 ％ CH4

传感器输出信号：

(1) 数字编码：UART方式       波特率 1000

(2) 频率：（200 ～ 1000）Hz ( 0.00 ～ 4.00 ％ CH4)

(3) 电流：（1.00 ～ 5.00）mA ( 0.00 ～ 4.00 ％ CH4)

(4) 断电信号：（0 ～ 5）V

配接设备：防爆型式 矿用本质安全兼隔爆型

工作电压：7 ～ 21 V DC

最大工作电流：250mA

重量：450g

外形尺寸：130×85×43 (mm)
